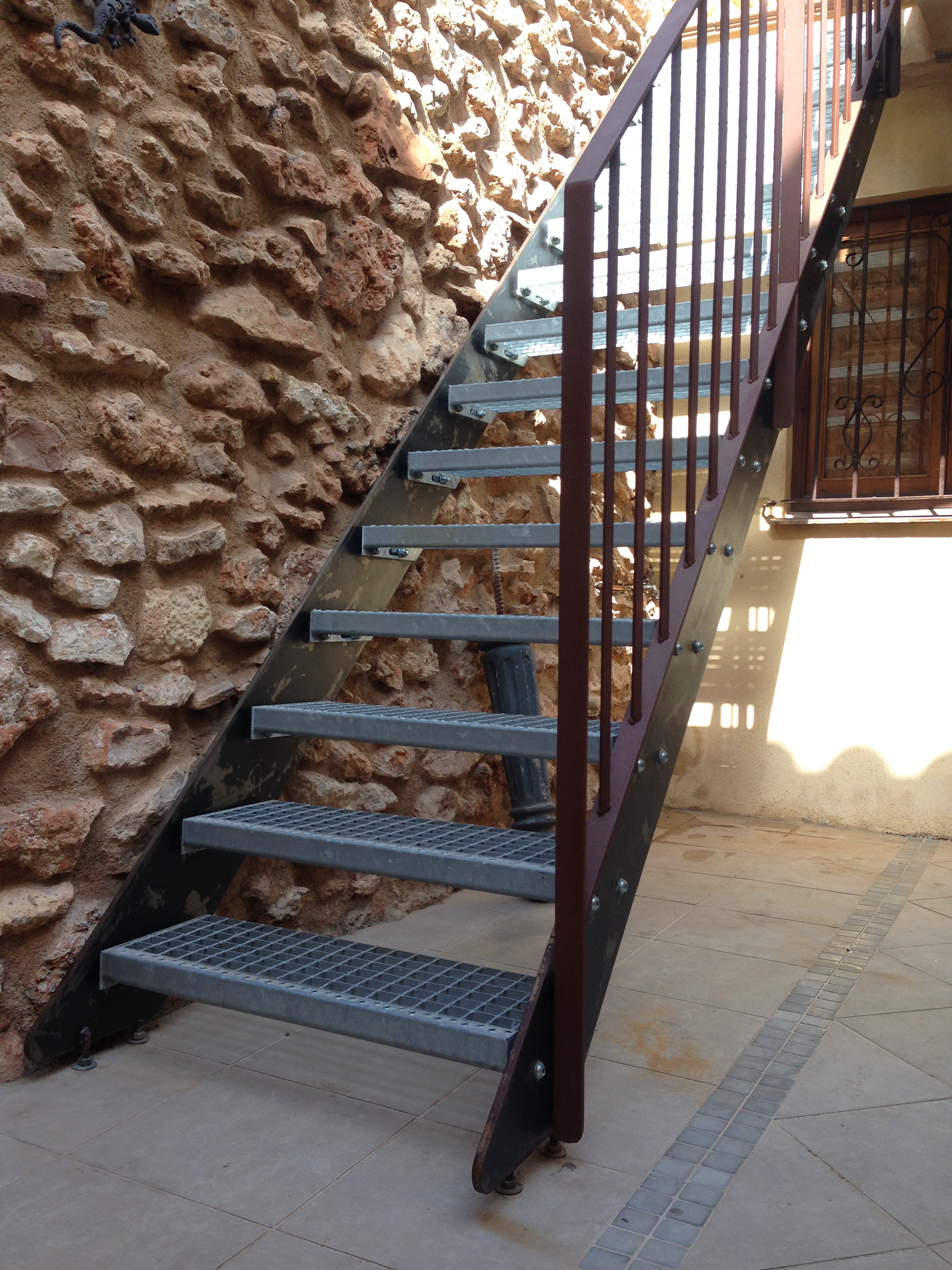

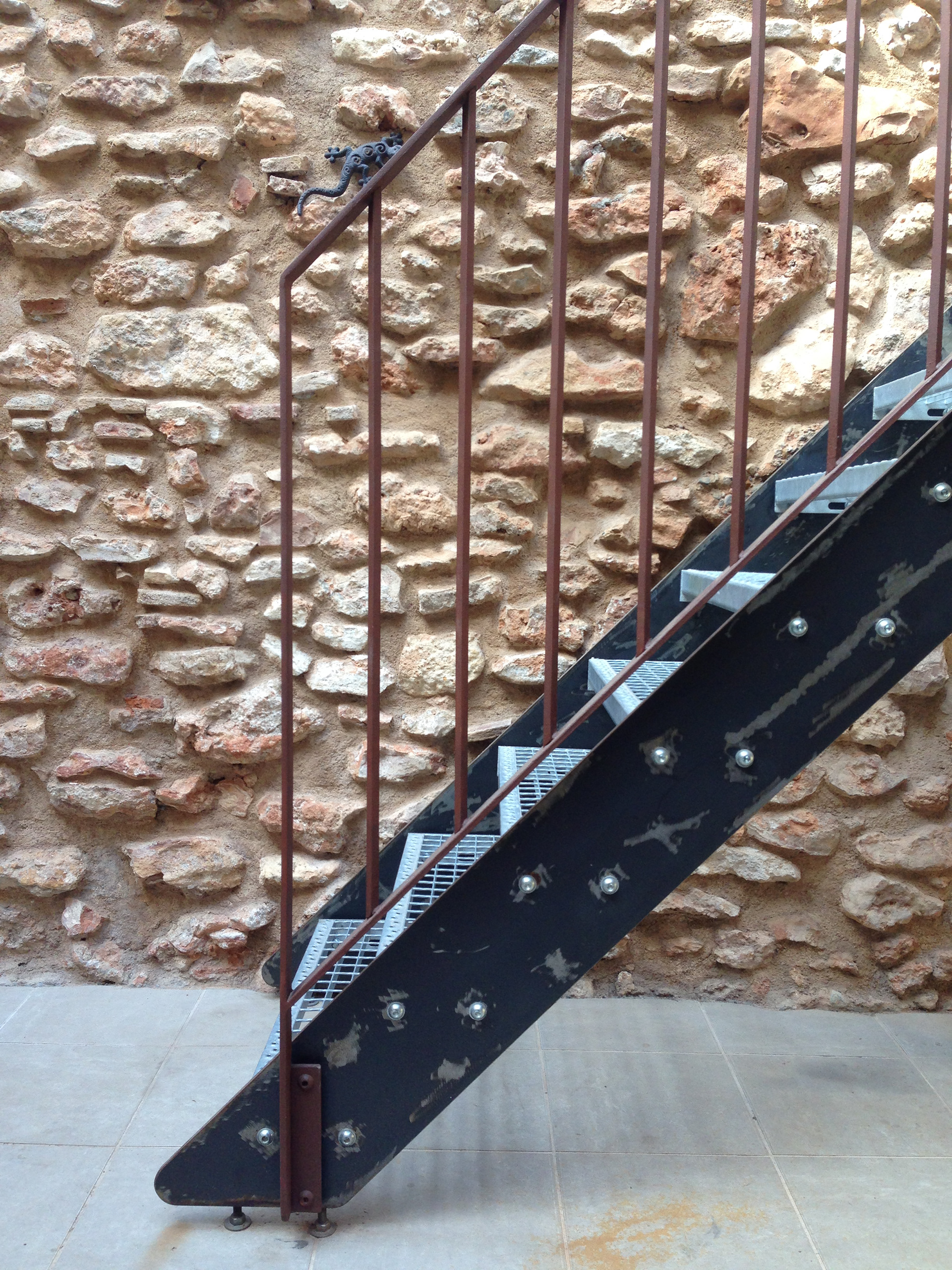

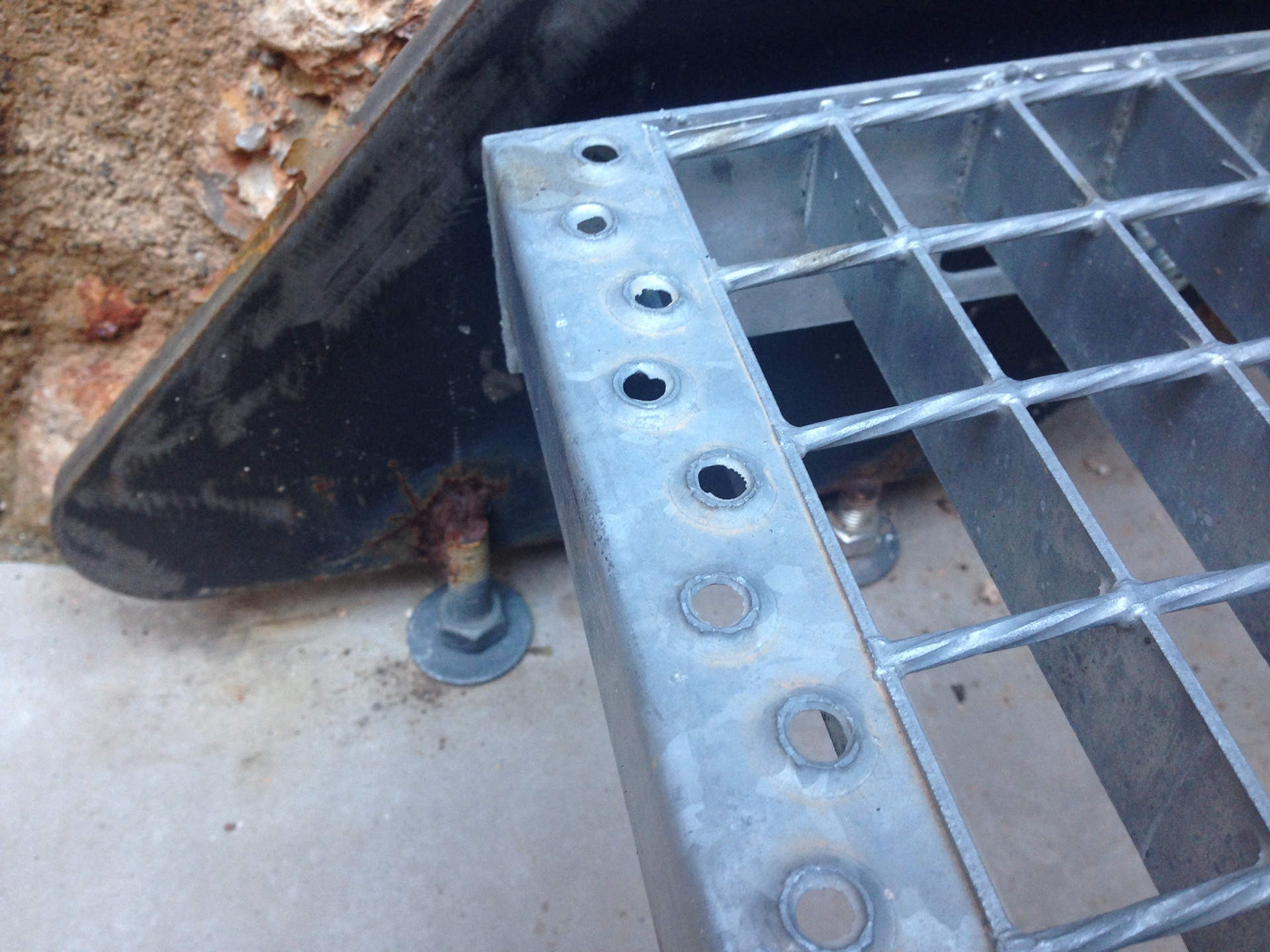

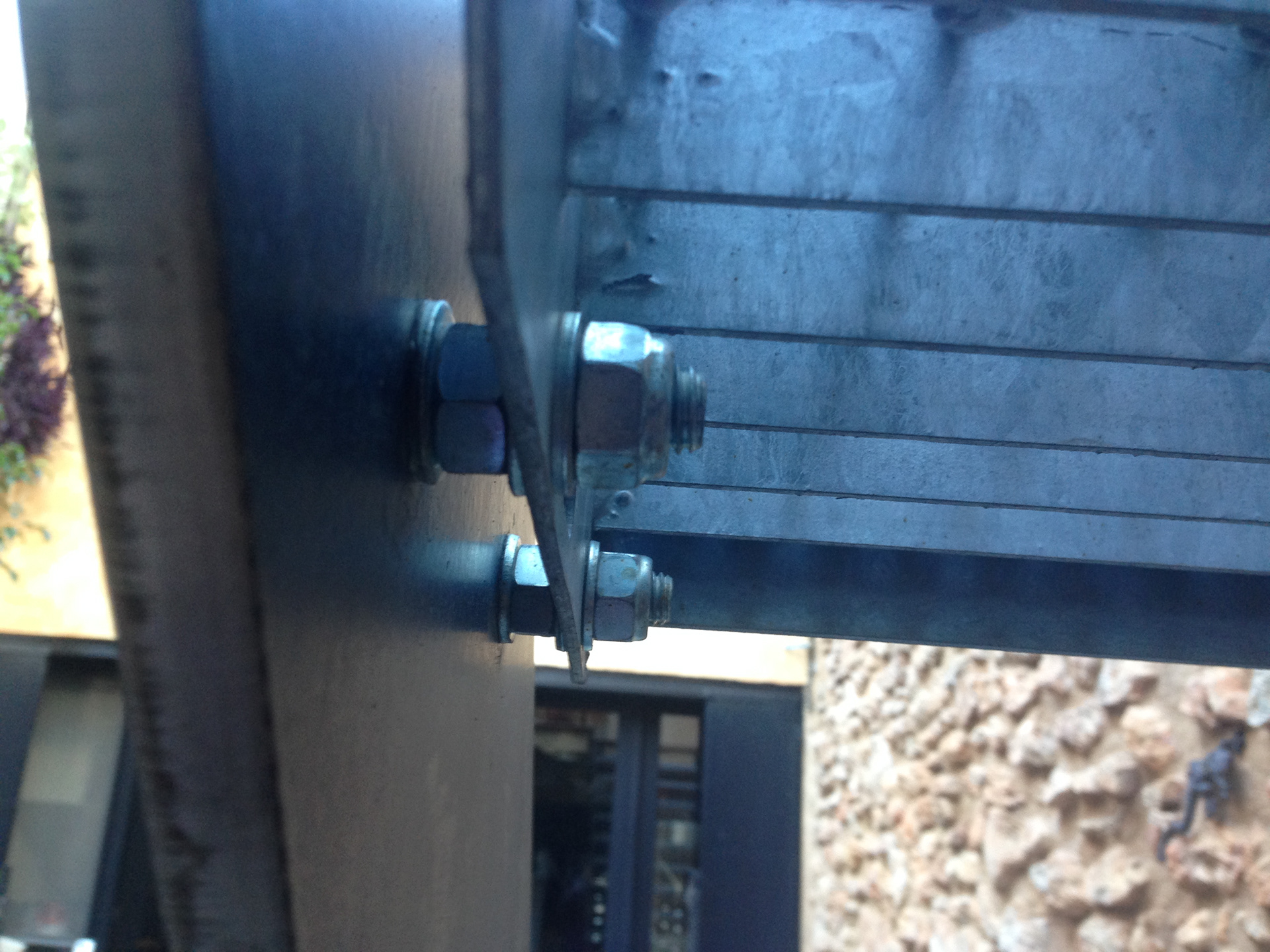

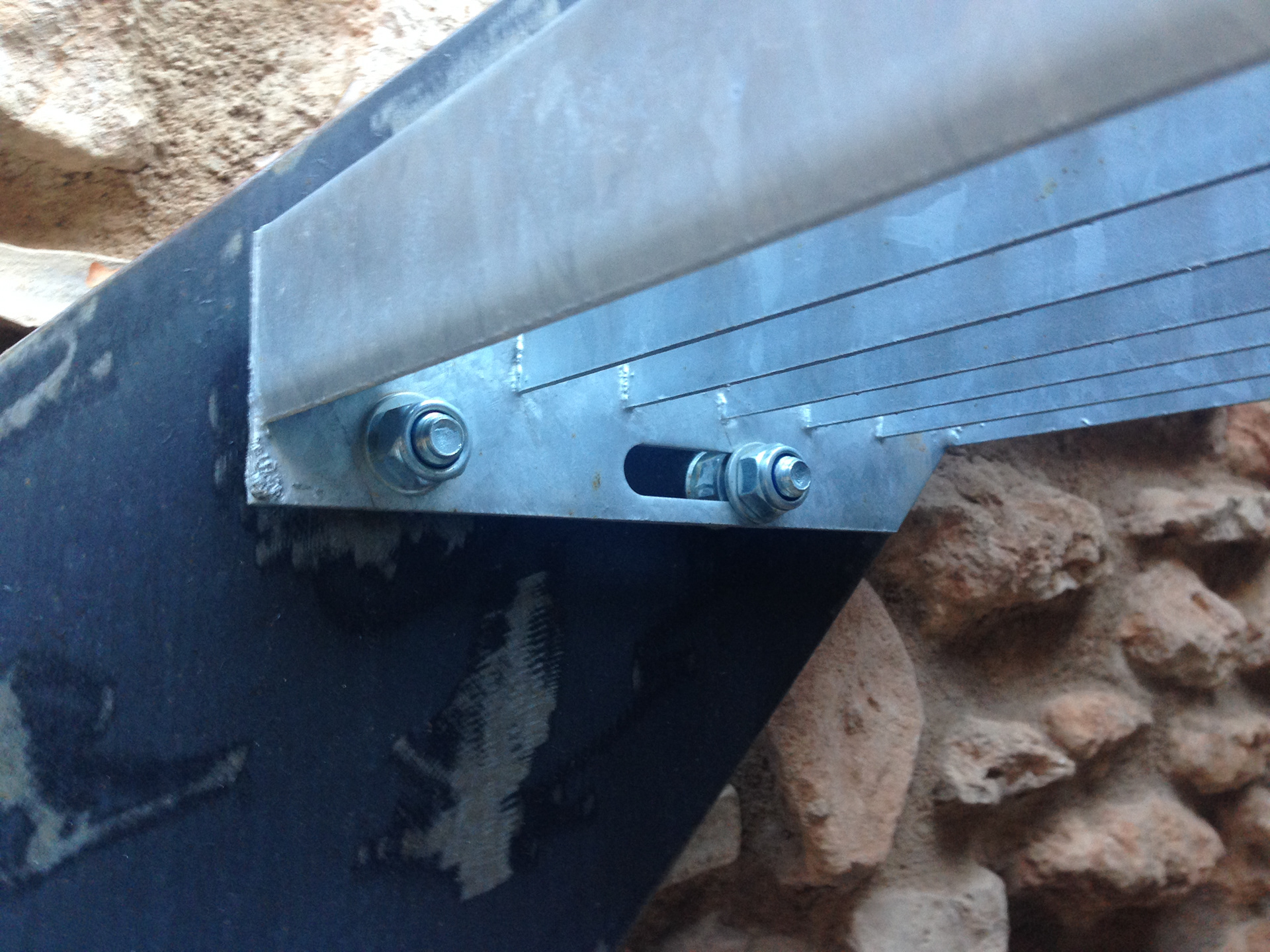

Escalera exterior de mínimo mantenimiento / zancas de llanta metálica acabado industrial / peldaños de tramex galvanizado con antideslizante y tornillería zincada / barandilla de pletina y macizo atornillada y pintada en acabado corten / distancia entre los elementos principales para evitar corrosión por falta de ventilación
![](https://pro2-bar-s3-cdn-cf6.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/05fba3e5-12c1-4ba7-a430-1e033a91c46c_rw_1920.jpg?h=49044df093d3b9bb90f808e212271232)
![](https://pro2-bar-s3-cdn-cf.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/10224f73-84d9-448b-863a-67ed11a04f57_rw_1920.jpg?h=9b08cb8ce056cca91a7ef14bb6528385)
![](https://pro2-bar-s3-cdn-cf6.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/055fc1c2-775a-4a21-a387-a0e55467afe8_rw_1920.jpg?h=4839ff263a4a087812e12f425f8d409f)
![](https://pro2-bar-s3-cdn-cf2.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/3ddc9d8a-7b44-4204-8615-56c2be497add_rw_1920.jpg?h=f851a320c5fed1c25baa680e98558233)
![](https://pro2-bar-s3-cdn-cf.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/bc61ea61-ce1f-4c47-ad2f-d4450d309309_rw_1920.jpg?h=e8abd93ce3e9b938c76d661b6d43867c)
Ingeniería: Modelado y Renderizado 3D para valoración funcional y estética.

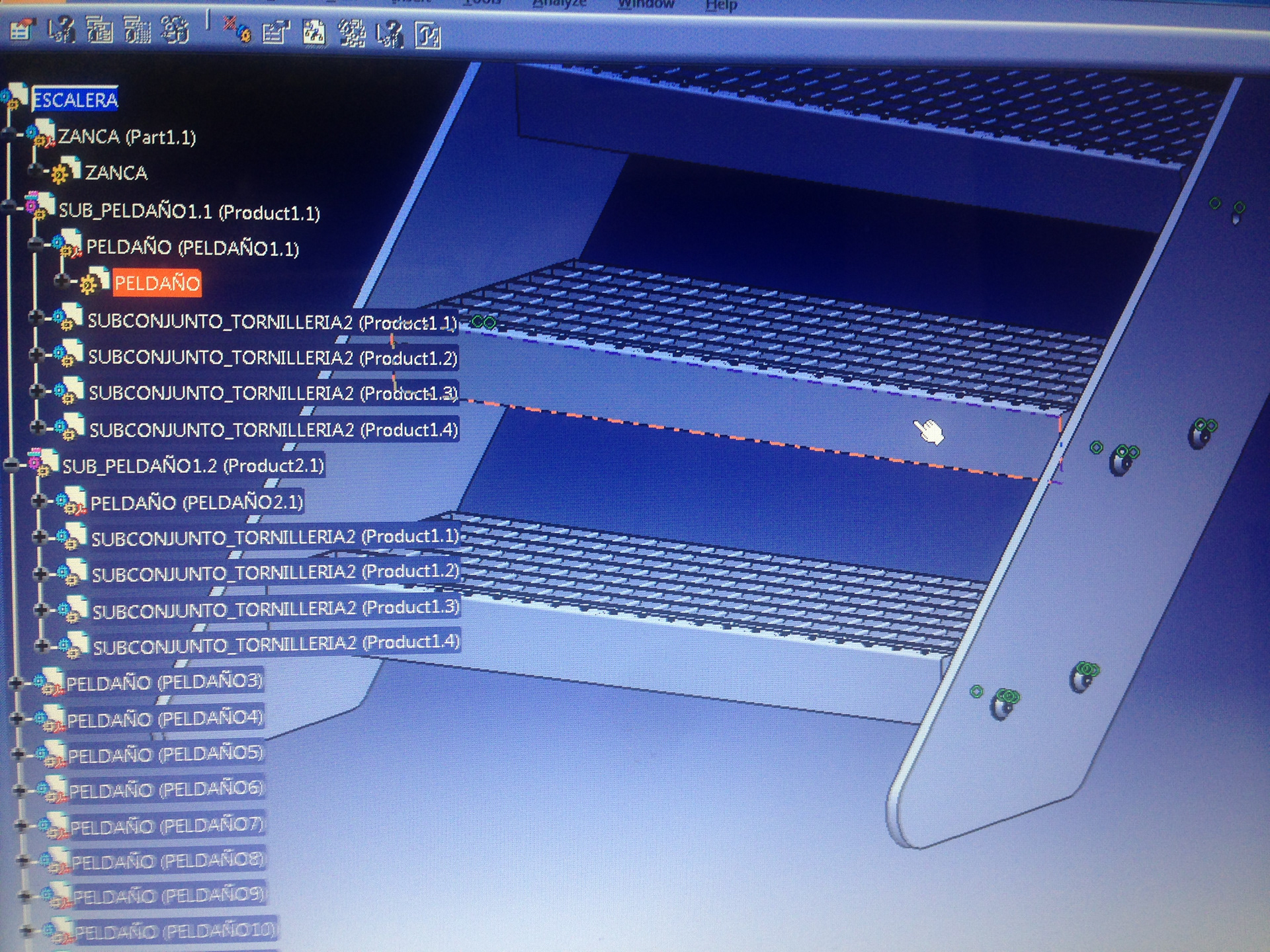

Modelado 3D en Catia v5
![Renderizado en Catia](https://pro2-bar-s3-cdn-cf6.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/a46fe136-f923-4b07-8538-2c35eb77753d_rw_600.jpg?h=1803ab3c094700aa68af7a5374d34ebd)

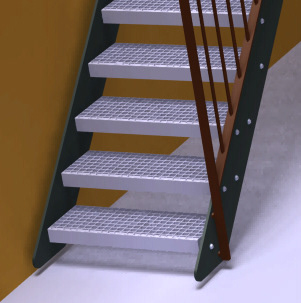

Renderizado en Catia
![Detalle ensamble 1](https://pro2-bar-s3-cdn-cf1.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/97ab62e0-5597-4b34-809e-9ca66ca227cc_rw_600.jpg?h=217a1d27d6c3f3dc642540285479c628)

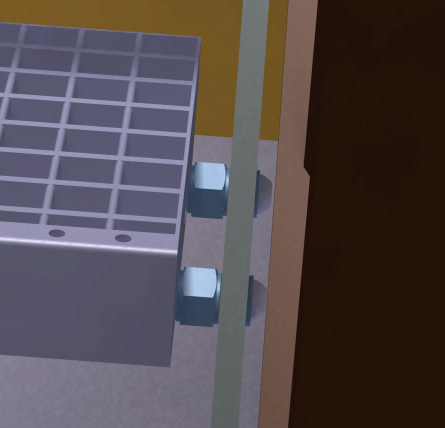

Detalle ensamble 1
![Detalle ensamble 2](https://pro2-bar-s3-cdn-cf3.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/4324a20f-1f31-4431-a39d-1a4474115fb1_rw_600.jpg?h=c2c56eef0fc3b75f48f36c3ac57f3c0d)

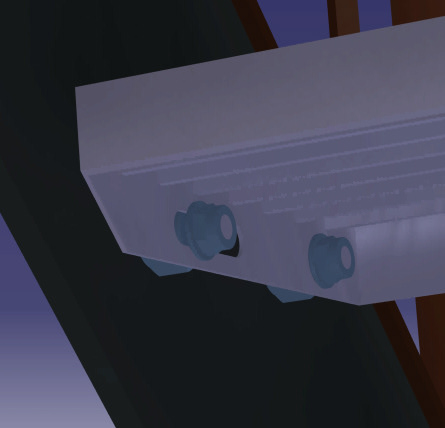

Detalle ensamble 2
![Detalle de ensamble y posicionamiento](https://pro2-bar-s3-cdn-cf3.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/4d55b4c5-3491-4efb-835a-bd8c0931dd91_rw_600.jpg?h=9e50552b6db9d7a8bdd148931d54a13e)

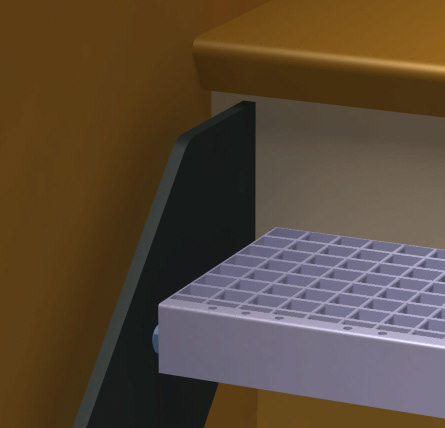

Detalle de ensamble y posicionamiento
![Detalle ensamble 3](https://pro2-bar-s3-cdn-cf.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/1e07a93d-2485-4490-9899-3f74dba4e418_rw_1200.jpg?h=6a20b4a0de9d6dccac6aef6713f5093c)

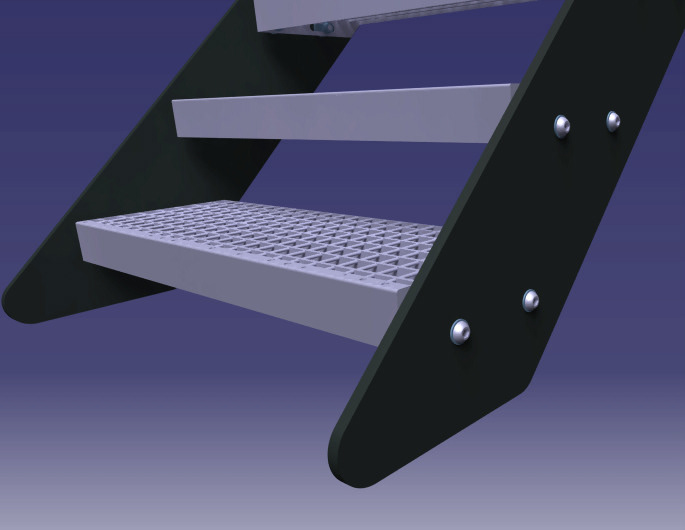

Detalle ensamble 3
![Detalle de conjunto](https://pro2-bar-s3-cdn-cf3.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/4da5d6b6-62ac-4270-ad22-4ff1277ddb9c_rw_600.jpg?h=e2c93f63d8f5e236ddb45d4c85a2608d)

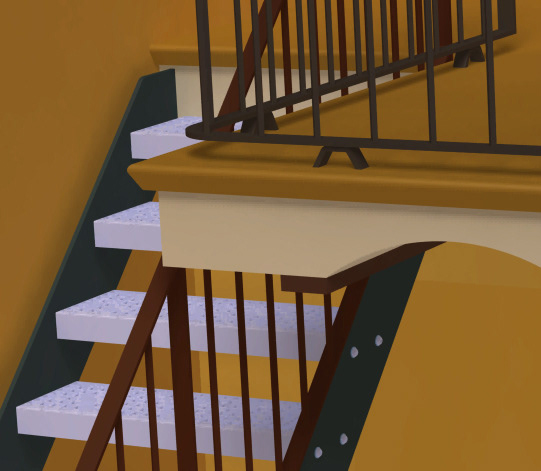

Detalle de conjunto
![Detalle de conjunto](https://pro2-bar-s3-cdn-cf2.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/d49bb441-9c1a-4c07-8704-7f74ea4b2464_rw_600.jpg?h=eff4c04544217df35ab8566e18a9be88)

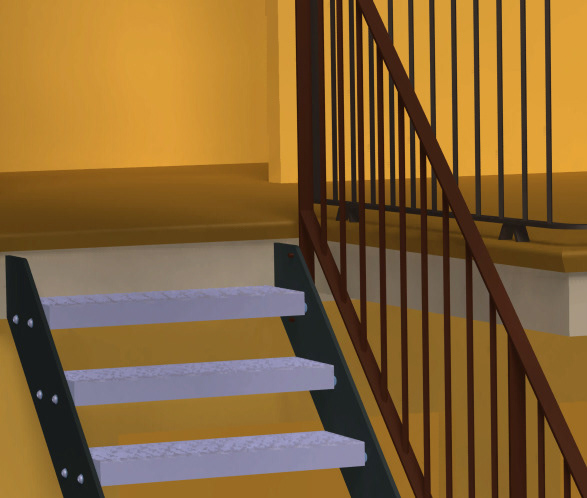

Detalle de conjunto
![Detalle integración](https://pro2-bar-s3-cdn-cf4.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/f08d27bf-3561-43b8-af23-ec651dac385b_rw_1200.jpg?h=f11648bc1e849ebe43af5de88e603b88)

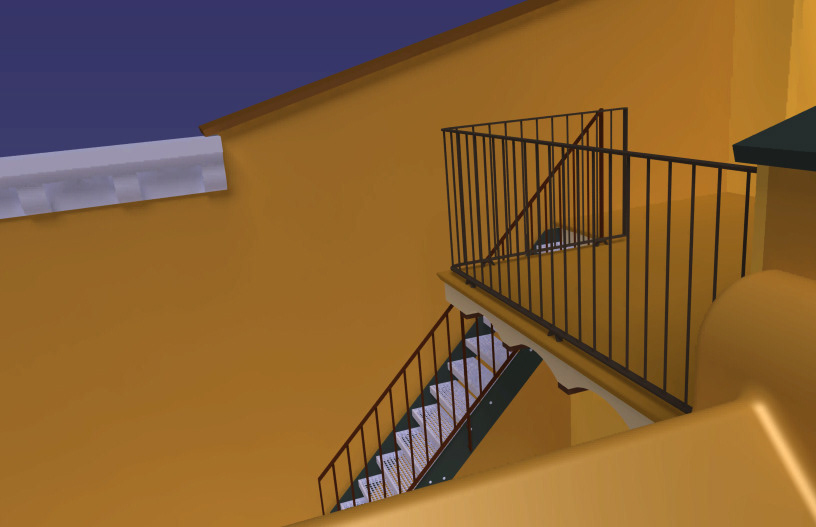

Detalle integración

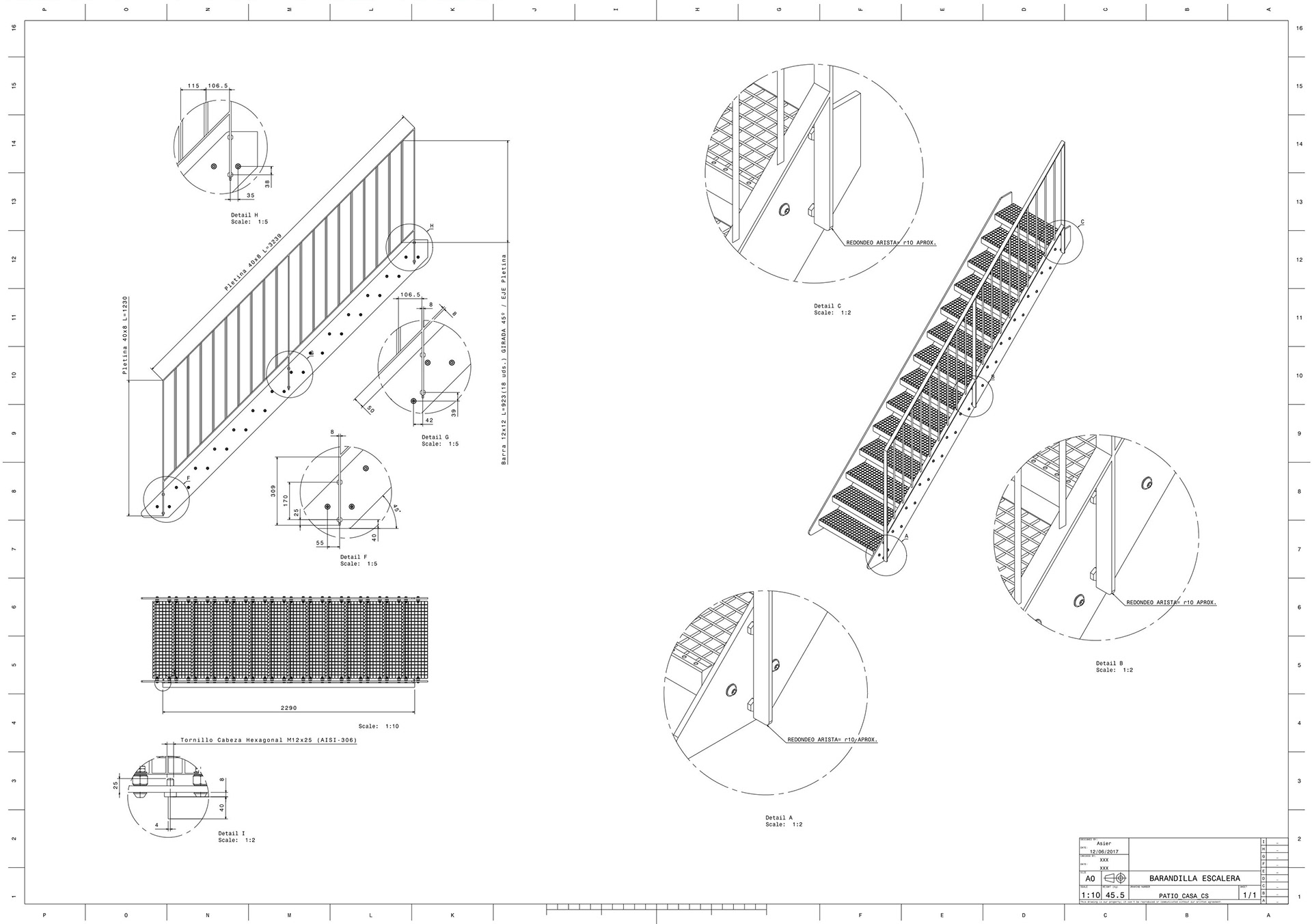

Ingeniería: Plano de fabricación de la barandilla
![](https://pro2-bar-s3-cdn-cf4.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/f37eea65-afcc-4df6-8512-30a14e205f6b_rw_1920.jpg?h=d66da894115ac42dbf028039b5016c8f)
Carpintería metálica: Proceso de fabricación y montaje in-situ.
![Corte por Laser de las zancas según plano de diseño](https://pro2-bar-s3-cdn-cf.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/1345dcad-d270-449b-a40e-159358481a91_rw_1920.jpg?h=40ecfb2eebba4ba7fc3f6acecc207b26)

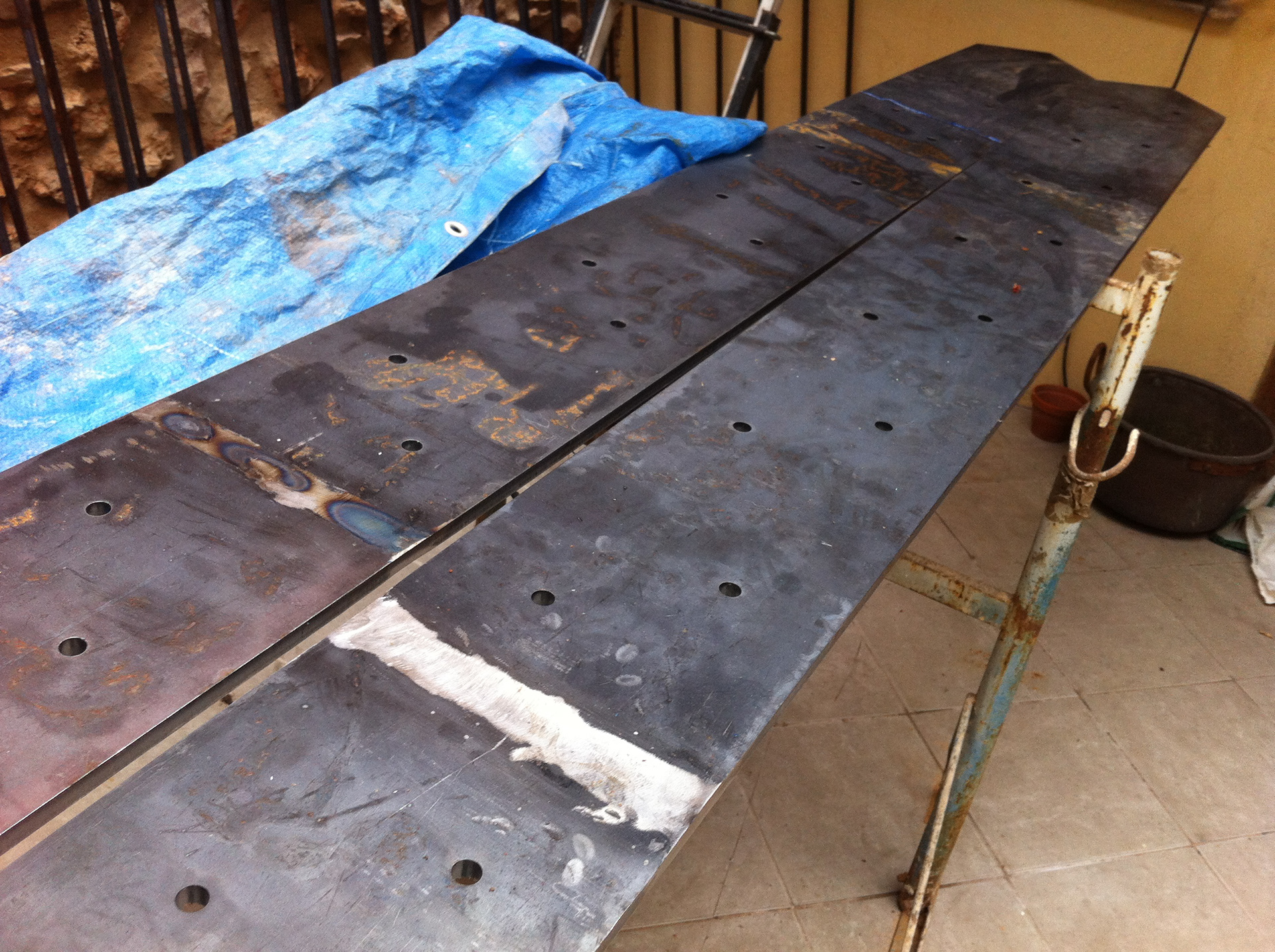

Corte por Laser de las zancas según plano de diseño
![Posicionando las zancas y colocando tornillería](https://pro2-bar-s3-cdn-cf.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/8538db2b-0e0b-44ad-8250-4df57c8f6ab7_rw_600.jpg?h=2d93b132c0f22c8715209864fe363962)

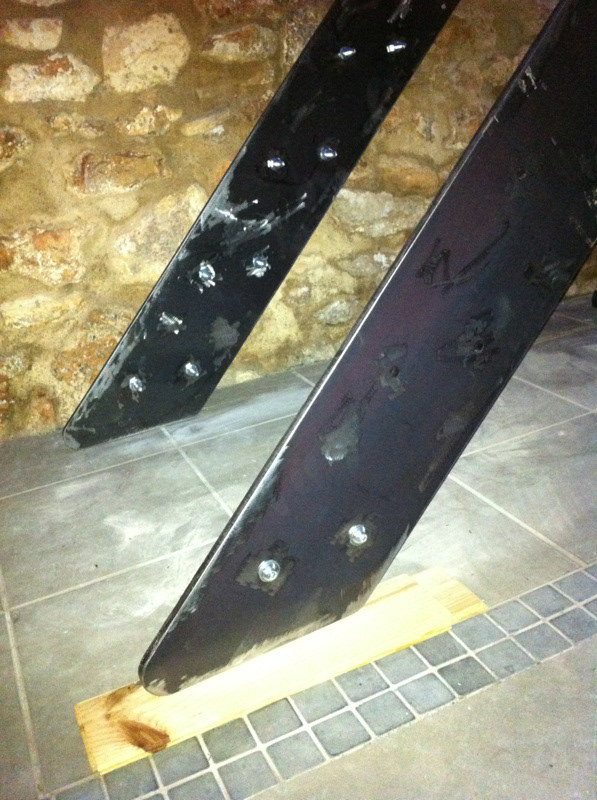

Posicionando las zancas y colocando tornillería
![Escalera montada in-situ a la espera de recibir la barandilla atornillada](https://pro2-bar-s3-cdn-cf3.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/48681465-de22-4610-9153-7fdeeb48e7c4_rw_1920.jpg?h=427ba5671b120e9f6267ef988644662b)

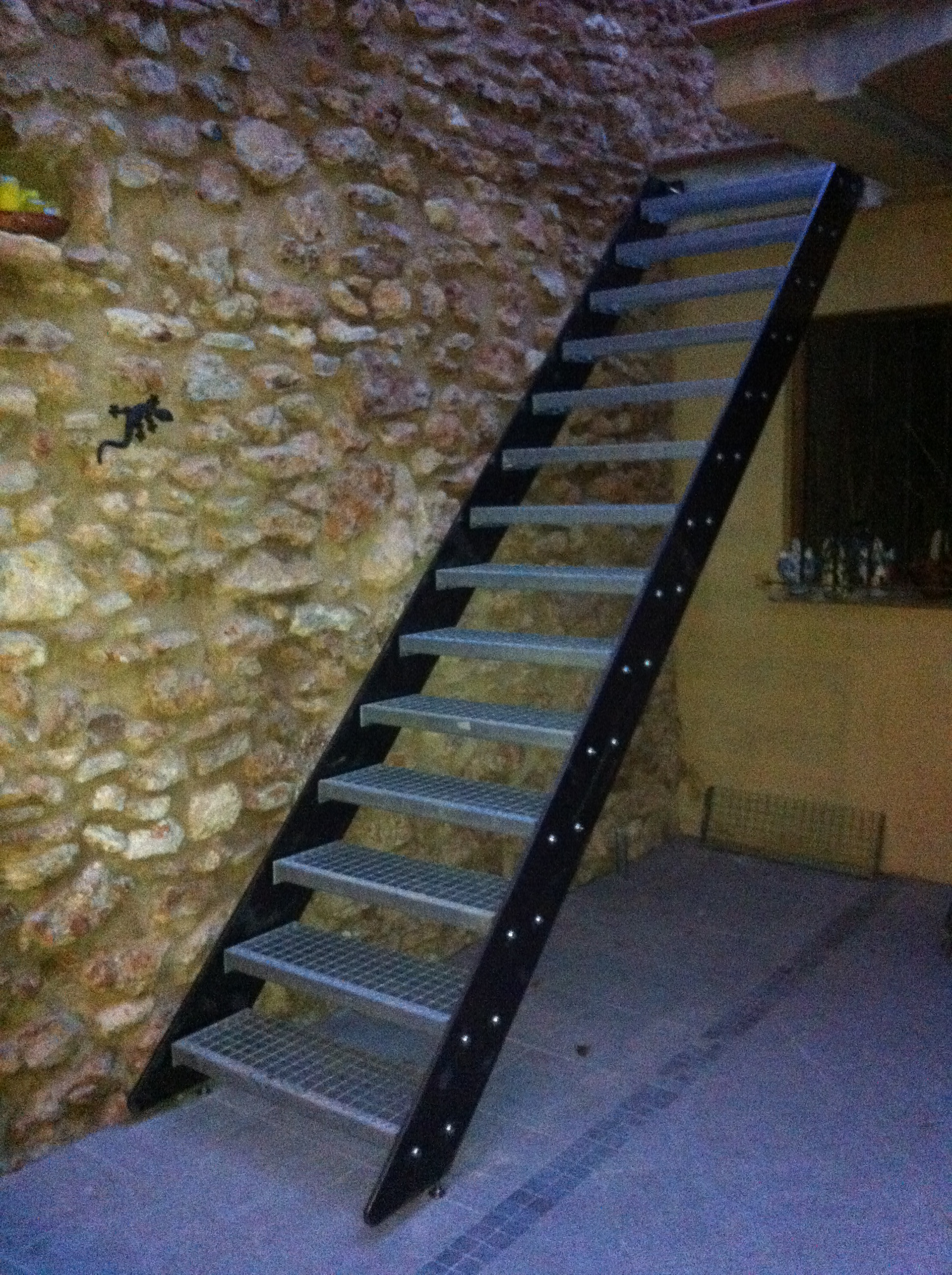

Escalera montada in-situ a la espera de recibir la barandilla atornillada
![Punteando la barandilla para proceder a su soldeado y acabado final](https://pro2-bar-s3-cdn-cf2.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/d678557a-4a32-4f3f-b207-da6722574c77_rw_1920.jpg?h=4f64b46269ef80021a87455cb49ae084)

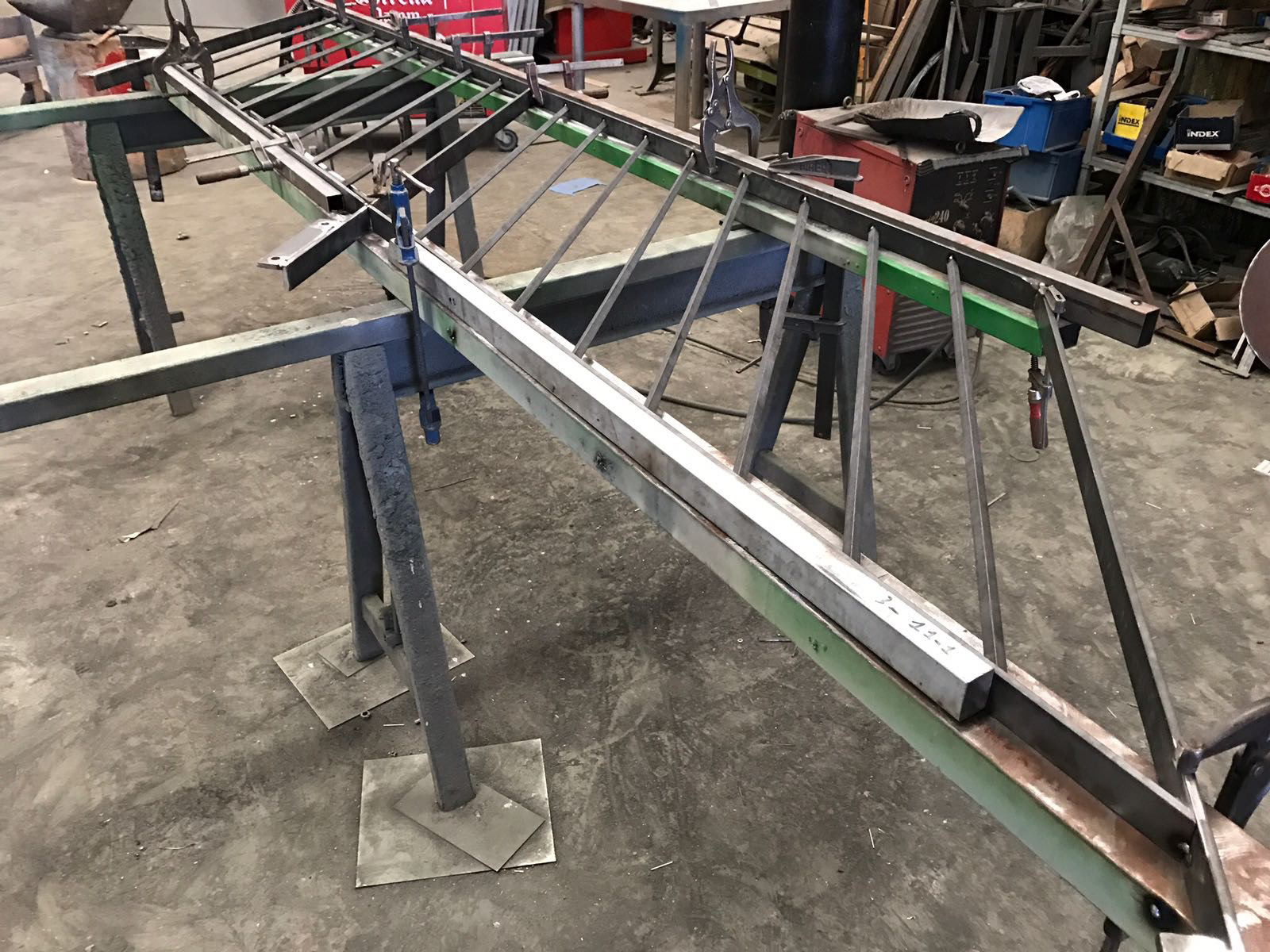

Punteando la barandilla para proceder a su soldeado y acabado final
![Fase de imprimación para llevar a destino](https://pro2-bar-s3-cdn-cf6.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/a71d5ff7-f6b0-4624-a7fb-f2d50f7dc05d_rw_1920.jpg?h=18b8142cf7e5c751d40533886b85b149)

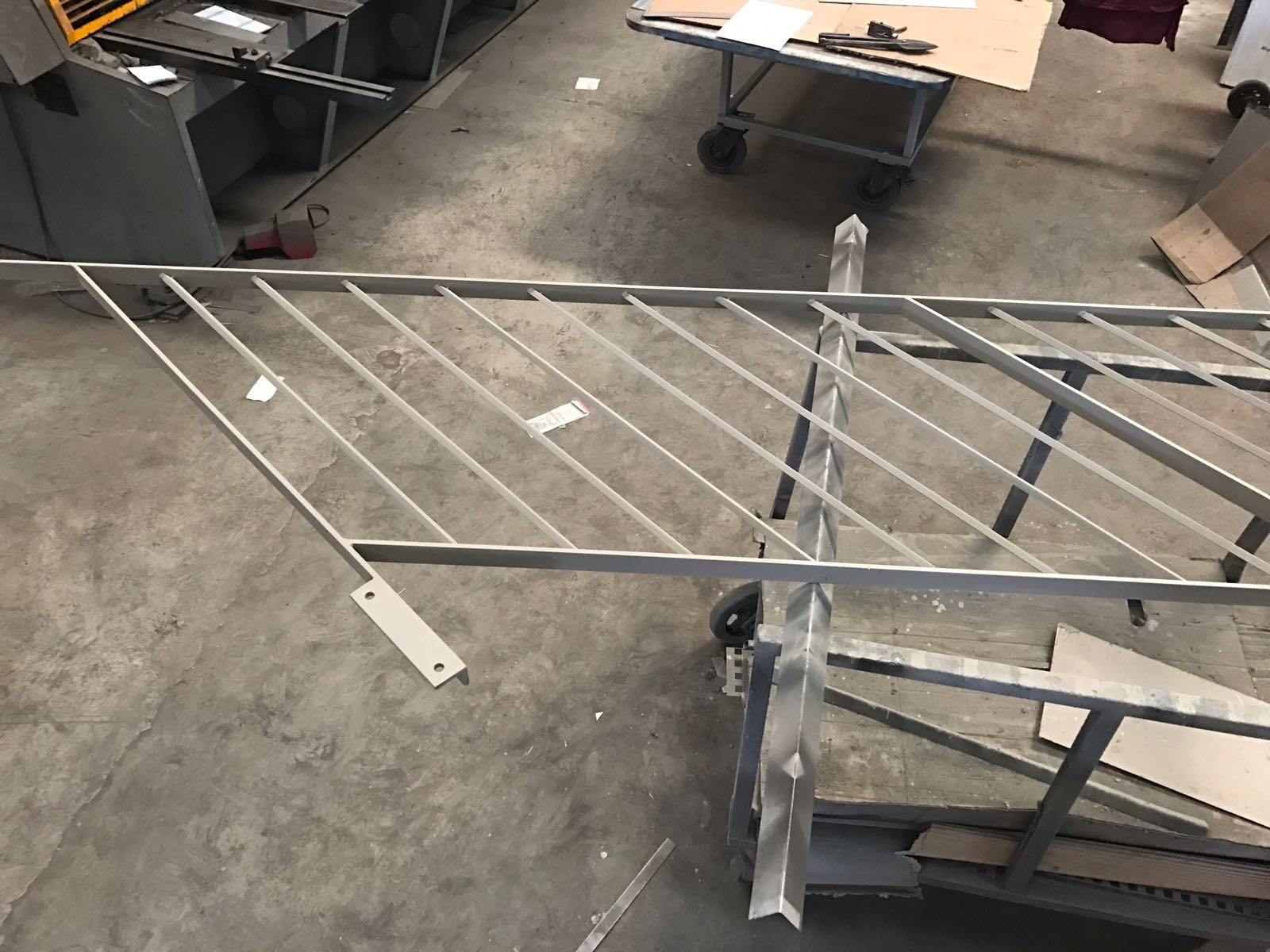

Fase de imprimación para llevar a destino

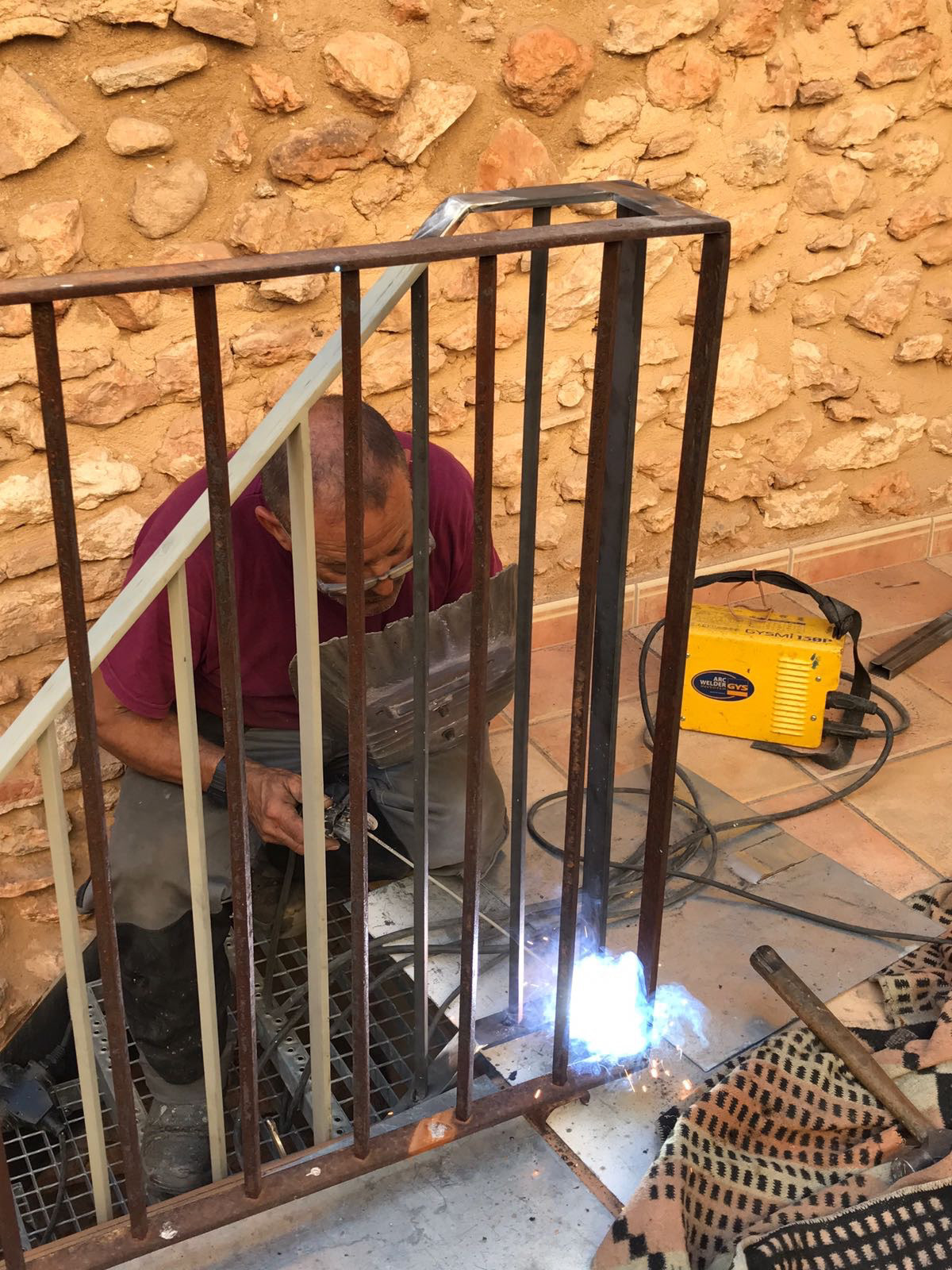

![Posicionamiento y unión a barandilla existente](https://pro2-bar-s3-cdn-cf5.myportfolio.com/feed9417-6dcd-486f-bd82-1237437c26d2/6982b8f0-21bf-4026-9d75-3fbf471d39db_rw_1200.jpg?h=65f2fac79bf505317ccecf7c20b81243)
